VCDS
Verificador de Sincronização de TDI

Atenção! Este programa não funciona com os novos motores 1.9PD (com unidade bomba-injetor). Durante a troca da correia de distribuição destes motores tem que bloquear as polias com uns dispositivos especiais que também distribuímos, faça clique aqui



Este programa integrado do sistema VCDS lhe permite verificar o início da injeção dos motores TDI. Deve efetuar-se depois de trocar a correia de distribuição e de vez em quando. O procedimento estandardizado é ter o motor em marcha lenta com temperatura de operação normal (acima de 85 graus), ir ao bloco de medição 000 do motor, trocar a Ajuste Básico, e lhe indicarão os campos n° 2 (início da injeção) e n° 9 (temperatura de combustível) num gráfico especial.

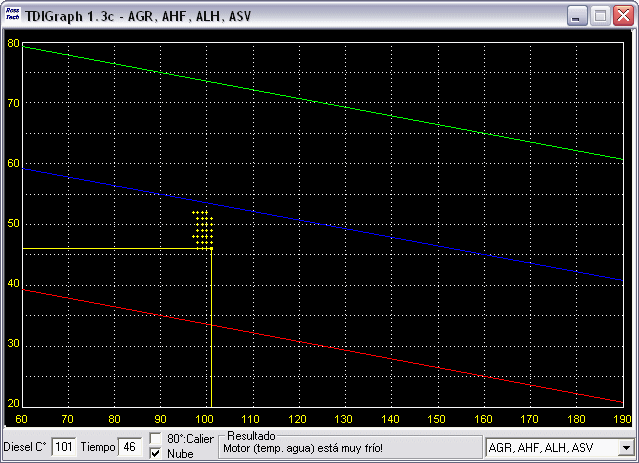

O programa indica o início da injeção no gráfico em tempo real, assim que você não necessite consultar seu manual nas pernas ao lado. Além disso, lhe apresentará o comentário no campo de "Resultado", que lhe indicará se todas as condições para verificar o início da injeção estão bem (algumas pessoas não se dão conta de que o motor tenha que estar ligado etc) e se o início da injeção está dentro das especificações.

Instruções detalhadas:

1. Ligue o motor

2. Inicie o VCDS

3. Pressione Selecionar

4. Pressione 01 - Motor

5. Pressione Blocos Medição - 08

6. Vá ao grupo 000

7. Pressione Ir a Ajuste Básico

8. Pressione Sincronizar TDI

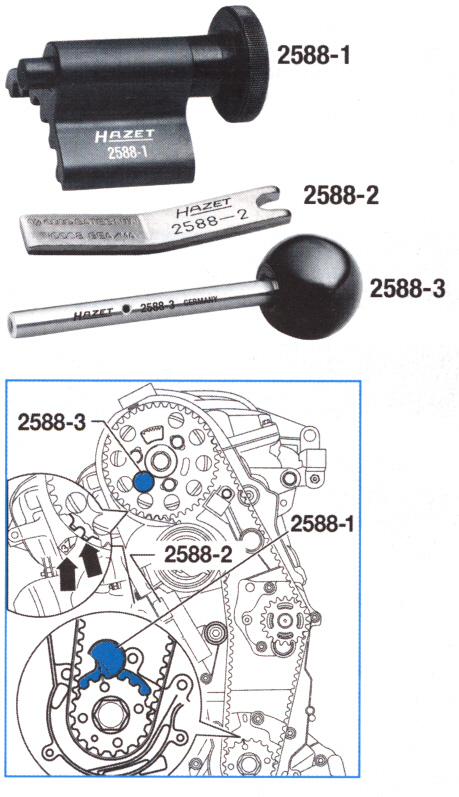

Dispositivos para bloquear as polias durante uma troca da correia de distribuição

Estes três dispositivos asseguram que 1. a polia da árvore de cames, 2. a polia do virabrequim e 3. o tensor estejam bloqueados para que depois da troca você não tenha que ajustar nada.
